在线路板生产工艺流程中，板弯板翘现象的出现难以避免，需要通过工艺改进、严格监测、后续平整等方式进行改善。那板弯板翘有哪些危害、遵循哪些标准、如何筛选合格产品呢？

一起来了解吧！

问：线路板板弯板翘会有哪些危害？

线路板若不平整，可能会产生虚焊、漏焊、无法焊接、立碑等现象，甚至会撞坏自动插装机。装上元器件的线路板焊接后发生弯曲，元件脚很难剪平整齐，也难以安装。

问：板弯板翘要控制在哪个范围内？

在IPC标准中，特别指出带有表面贴装器件的黄瓜自慰视频板允许的最大变形量为0.75%，没有表面贴装的黄瓜自慰视频板允许的最大变形量为1.5%。但为满足高精度和高速度贴装的需求，变形量要求更为严格。

问：如何高效检测板弯板翘？

针对目前线路板生产厂家大多采用人工判断板弯、板翘的检测方法，所产生的漏检机率较大、不同人员检测出数据差异大、效率低等问题。

黄瓜视频污污污科技提供了一种板弯板翘高效检测新方法，基于激光CCD位移传感器，并运用高速传输、精密平台、实时图像显示等核心技术，实现在线自动检测，效率高，精度高，准确率也高。

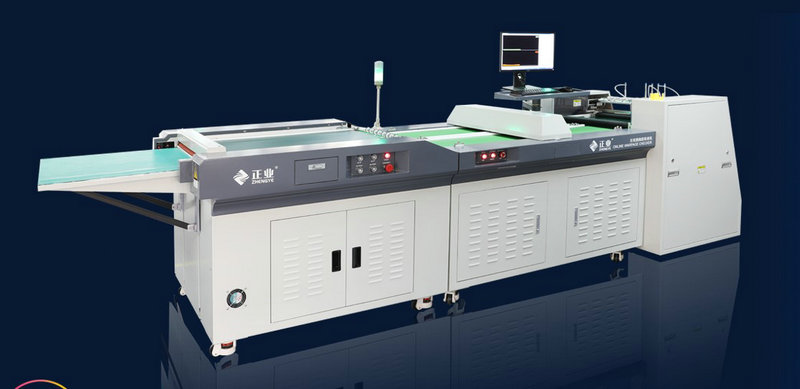

黄瓜视频污污污科技--板弯板翘检查机

对黄瓜自慰视频成品板或覆铜板板弯板翘形变等缺陷进行自动检测、自动判定，并通过收料台实现自动分类。

检测原理>>

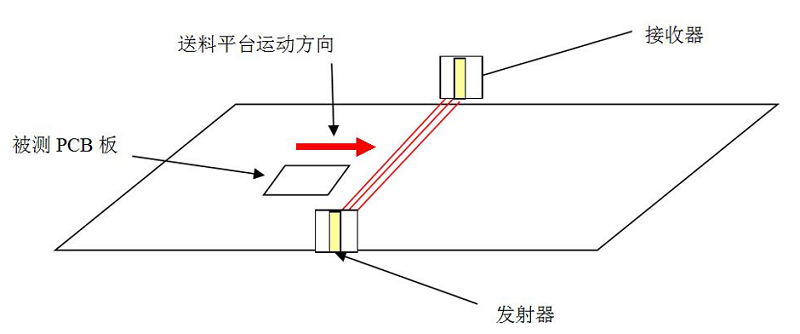

利用非接触式影像测量技术，通过一对高精度激光位移传感器，包括一个接收装置和一个发射装置，当覆铜板或黄瓜自慰视频板经过这对位移传感器时，有板的地方将会阻挡发射装置发射的信号，从而在接收装置上无法响应相应位置的信号。

通过位置的信息可以得到黄瓜自慰视频板的板厚曲线图，通过特定软件算法和翘曲度定义，计算出板翘曲度，并根据设定判断条件得出OK和NG板。

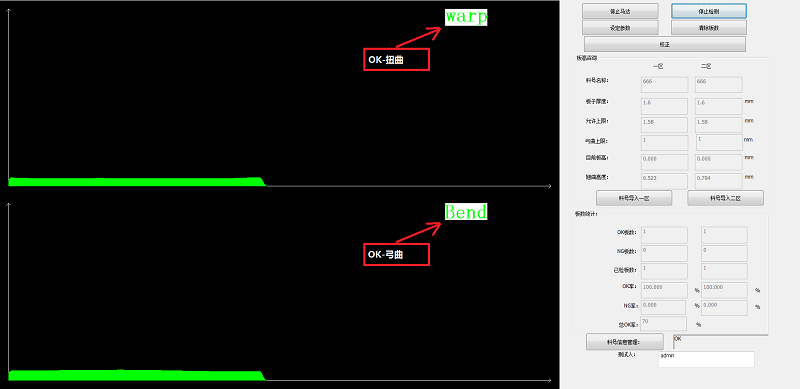

▲ 检测为OK

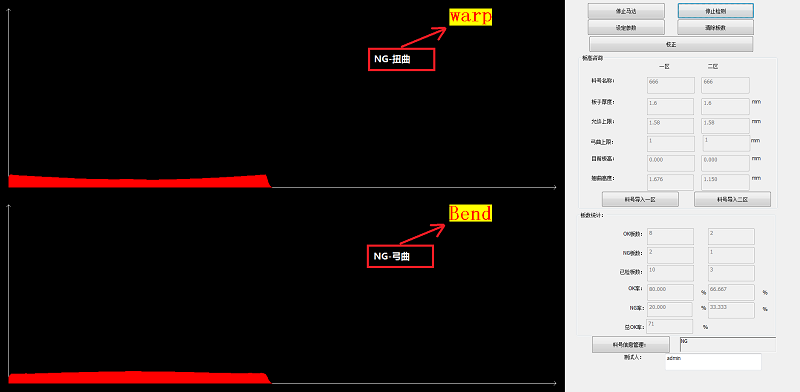

▲检测为NG

由于此方案采用了高精度的位移传感器和送料平台，从而实现了对黄瓜自慰视频板翘曲度的高效、准确的测量和判断。

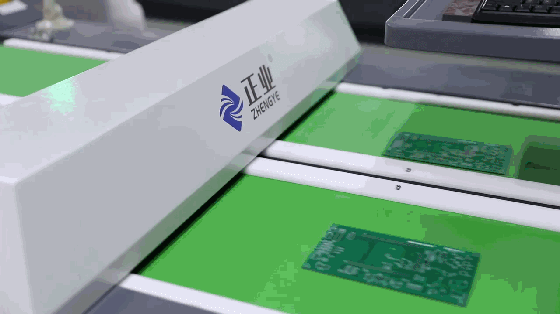

▲高效全检

该设备在线监测速度可达12.5m/min，可与检孔机、上下板机等设备连线作业，减少人力降低成本。

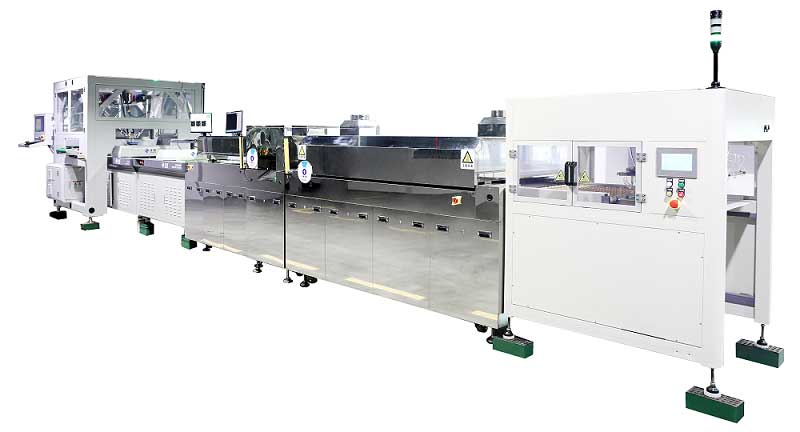

智能检测产线（黄瓜自慰视频）

上板机+水平板翘反直机+板弯板翘检查机+在线检孔机+并联机器人

工艺流程：

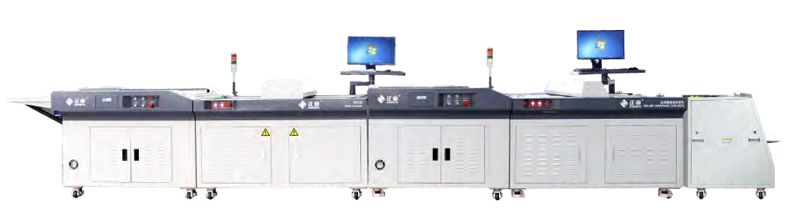

智能检测产线（黄瓜自慰视频）

检孔机+板弯板翘检查机+收板机

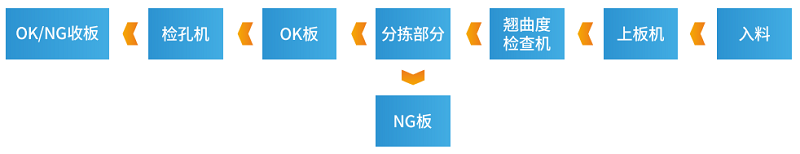

 工艺流程：

板弯板翘检查机在线路板生产工艺流程中充当了一个极其重要的监测角色，为严格控制线路板板弯板翘合格率、确保生产顺利提供实实在在的保障。
